1,Giriş:

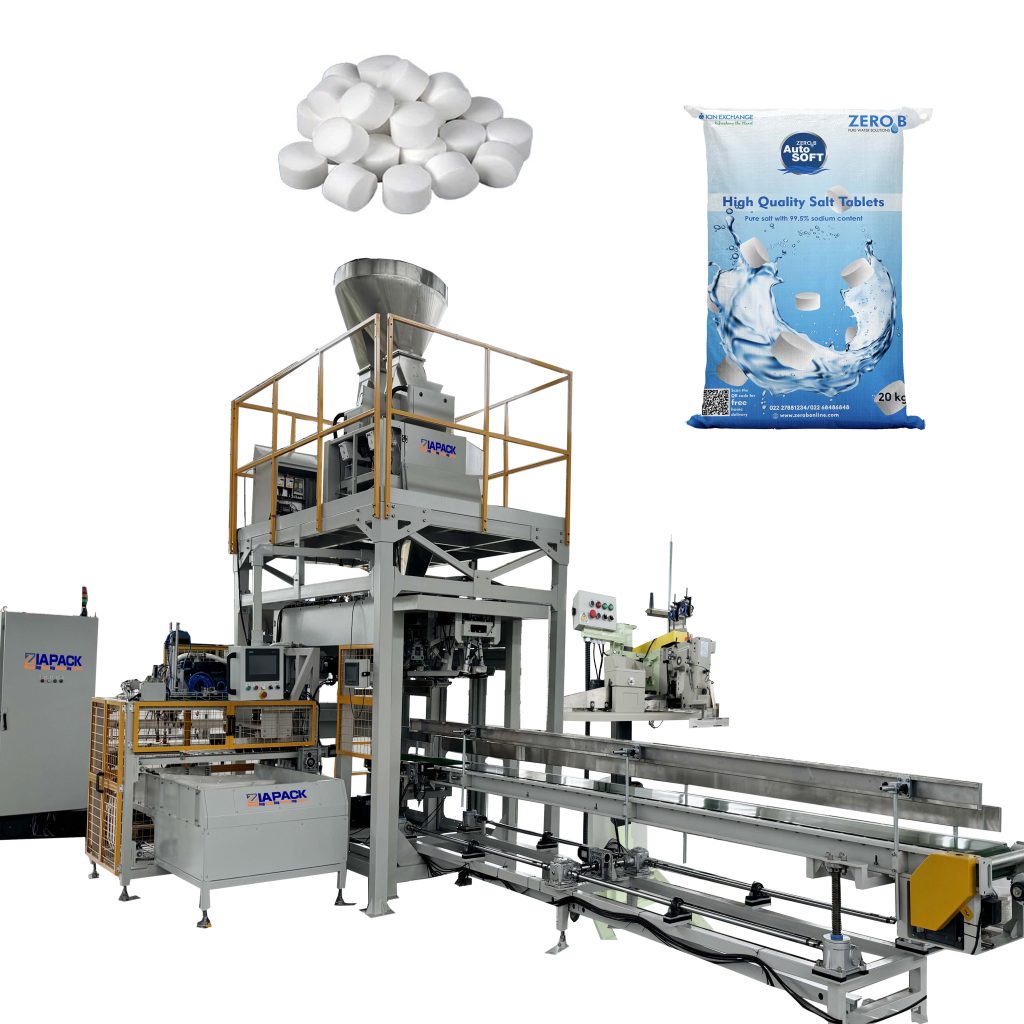

Bu hat, toplu tuz tabletlerinin 25 kg'lık PE torbaya ve PP dokuma torbaya otomatik olarak beslenmesi ve ardından torbanın kapatılması için özel olarak tasarlanmıştır. Müşterinin isteğine göre otomatik ağırlık kontrolü ve paletleme de sunmamız gerekiyor. Satıcı, üretim hattının tasarımını, imalatını ve tedarikini teknik gerekliliklere sıkı sıkıya uygun olarak tamamlamış ve şeker endüstrisindeki kendi paketleme hattı tasarım deneyimini bununla birleştirmiştir.

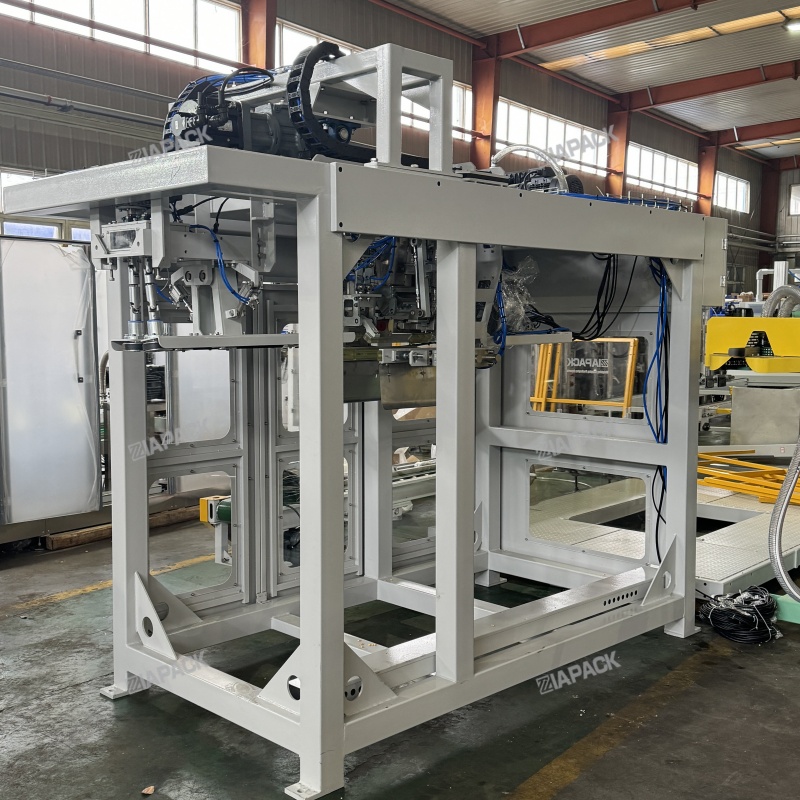

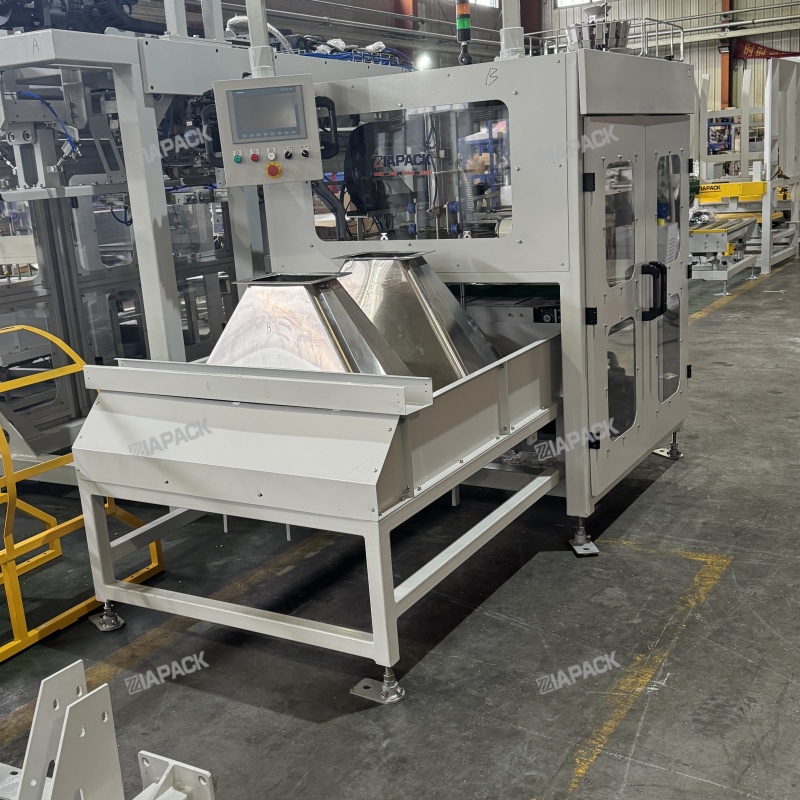

Bu ünite, torba depolama haznesi, torba alma ve ayırma cihazı, torba yükleme robotu, torba sıkıştırma ve boşaltma cihazı, torba itme cihazı, torba ağzı kılavuz cihazı, vakum sistemi ve kontrol sisteminden oluşmaktadır.
Özellikler
1). Torba paketlemeye geniş uyum. Paketleme makinesi, torba toplama yöntemini benimser; yani torba, torba hazırlama deposundan alınır, torba ortalanır ve konumlandırılır, torba ileri gönderilir, torba ağzı konumlandırılır, torba önceden açılır, torba yükleme manipülatörü bıçağı torba ağzına yerleştirerek torba ağzını açar ve ardından torba yukarı kaldırılır.
2). Torba yükleme manipülatör kolu bir servo motorla tahrik edilir. Diğer çoğu üreticinin pnömatik manipülatörleriyle karşılaştırıldığında, yüksek hız, sorunsuz torba yükleme, darbesiz çalışma ve uzun hizmet ömrü gibi avantajlara sahiptir.
3). Torba sıkıştırma ve boşaltma cihazı, torba sıkıştırma ağzında, ambalaj torbası ağzının tamamen sıkışıp sıkışmadığını ve tamamen açılıp açılmadığını tespit etmek için kullanılan iki yakınlık anahtarı ile donatılmıştır. Bu, paketleme makinesinin yanlış ölçüm yapmasını ve yere malzeme dökmesini önleyerek paketleme makinesinin kullanım verimliliğini ve tesis içi çalışma ortamını iyileştirir.

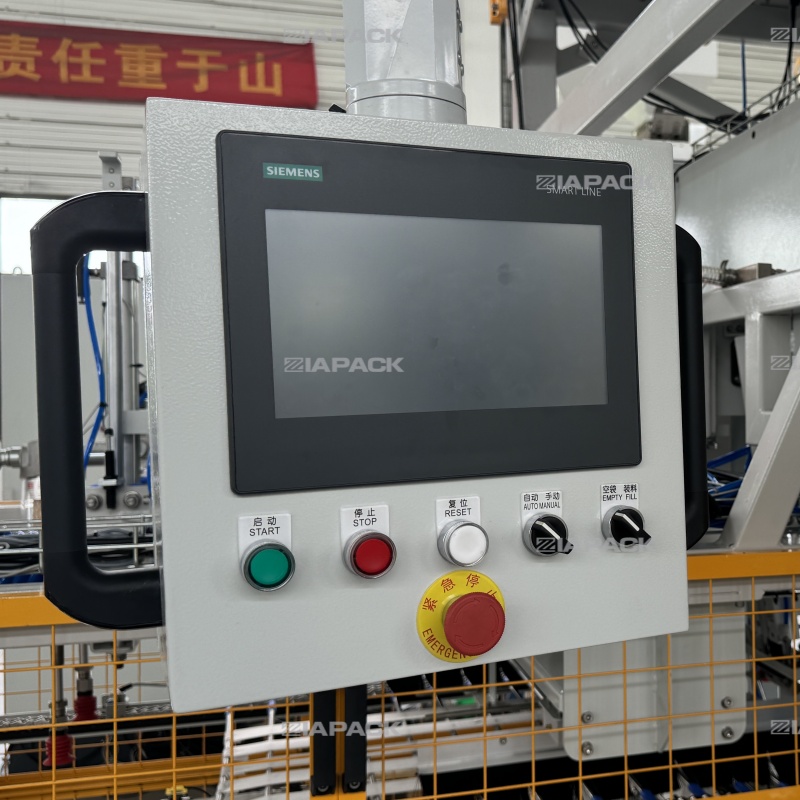

4). Paketleme makinesinin parametre ayarları dokunmatik ekran üzerinden yapılır. İnsan-makine dostu dokunmatik ekranlı kullanım arayüzü, tüm makinenin çalışma durumunu kapsamlı bir şekilde izleyebilir. Otomatik arıza görüntüleme ve işlem yöntemi uyarıları, bakım personelinin arızayı en kısa sürede gidermesini sağlar.
5) Solenoid valfler gibi pnömatik bileşenler ve dokunmatik ekranlar ve tartım aletleri gibi hassas ürünler, sızdırmaz hale getirilerek montajları yapılır. Tozlu ortamlarda kullanıma uygundurlar ve bu da ekipmanın uzun ömürlü olmasını sağlar.
6) Paketleme makinesinin tüm kontrol ve yürütme elemanları, tanınmış yerli ve yabancı firmalar tarafından üretilmekte olup, ekipmanın uzun süreli, istikrarlı ve güvenilir bir şekilde çalışmasını sağlamaktadır.
7) Arıza tespit fonksiyonu ve ortaya çıkan sorunları anında haber veren sesli ve görsel alarm sistemine sahiptir.
8) Basit ve kullanışlı işletim platformu operatörlerin makineyi çalıştırmasını ve izlemesini kolaylaştırır.
Teknik parametreler:
Paketleme kapasitesi 600 torba/saat
Kontrol yöntemi Programlanabilir kontrolör (PLC)
Malzeme: Malzeme temas yüzeyi için 304 paslanmaz çelik, çerçeve koruması için 304 paslanmaz çelik, vb.
Tartım sensörü maksimum ayar valfi: 30kg
Hava tüketimi ~ 600NL/dak
Güç kaynağı AC 380V 50Hz ~ 15kw
Ekipmanın ana bileşenlerinin tedarik listesi
HAYIR | ÖĞE | Üretici (menşei) | Kurulum alanı |
01 | PLC | Siemens (Almanya) | Paketleme Makinası |
02 | Görüntülemek | Siemens (Almanya) | Paketleme Makinası |
03 | Tartım sensörü | Mettler Toledo (İsviçre) | elektronik terazi |
04 | Vakum pompası | Şanghay Zhongde | Paketleme Makinası |
05 | Servo motor | İnovasyon | Paketleme Makinası |
06 | Adım motoru | DİKMEK | Konveyör |
07 | Pnömatik parça | SMC (Japonya) | Paketleme Makinası |
08 | Manyetik anahtar | SMC (Japonya) | Paketleme Makinası |
09 | Tek yönlü gaz kelebeği valfi | SMC (Japonya) | Paketleme Makinası |
10 | Elektromanyetik valf | SMC (Japonya) | Paketleme Makinası |
11 | Gösterge | Schneider AG (Fransa) | Paketleme Makinası |
12 | Düşük voltajlı devre kesici | Schneider AG (Fransa) | Konveyör |
13 | Ara röle | Schneider AG (Fransa) | Paketleme Makinası |
14 | sigorta | Schneider AG (Fransa) | Paketleme Makinası |
15 | hava anahtarı | Schneider AG (Fransa) | Paketleme Makinası |
16 | Topuz | Schneider AG (Fransa) | Paketleme Makinası |
17 | Frekans dönüştürücü | Delta | Paketleme Makinası |
18 | AC kontaktörü | Schneider AG (Fransa) | Paketleme Makinası |
19 | Dikiş makinesi kafası | Yeni Dil (Japonya) | çanta dikiş makinesi |
